Building Wires and Cables (Copper & Aluminium)

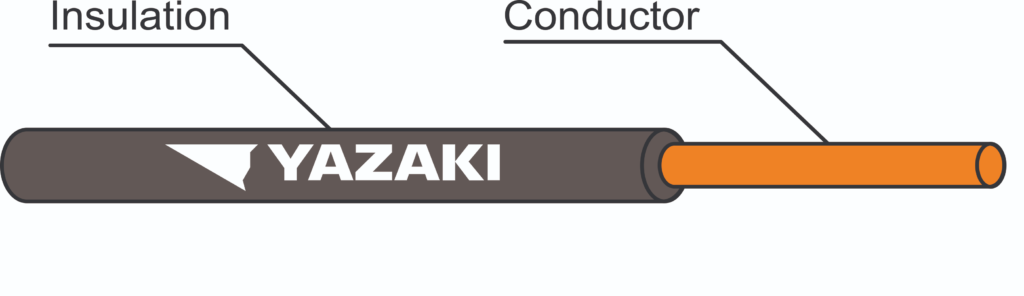

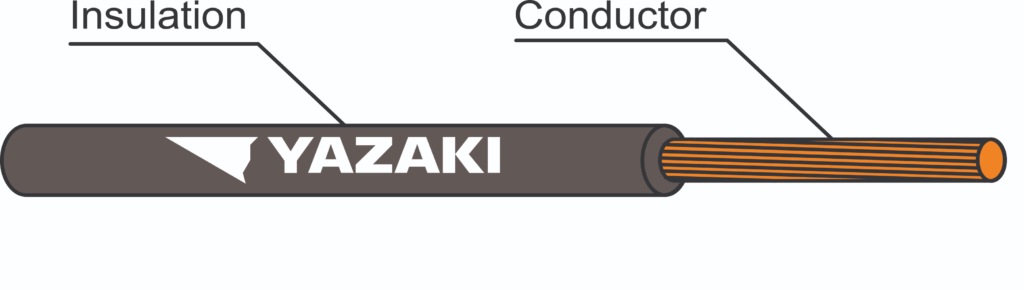

60227 IEC 01 THW

450/750 V 70°C SOLID AND STRANDED CONDUCTOR PVC INSULATED, SINGLE CORE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORSolid and stranded annealed copper (ขนาดต่างๆ)
INSULATIONPolyvinyl chloride (PVC/C)
CORE IDENTIFICATION– Single-core: Any color
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 70°C
– แรงดันวงจรไม่เกิน: 450/750 Volts
RATED VOLTAGE– 450V (Line to Earth)
– 750V (Line to Line)
TESTING VOLTAGE2,500 Volts
REFERENCE STANDARDTIS 11 Part 3-2553, Table 1
APPLICATIONใช้เดินสายไฟอาคาร บนฉนวน หรือในรางเดินสาย (เฉพาะที่แห้ง)

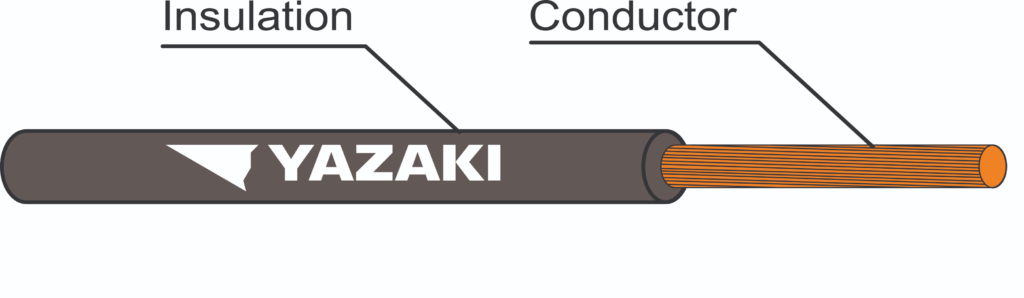

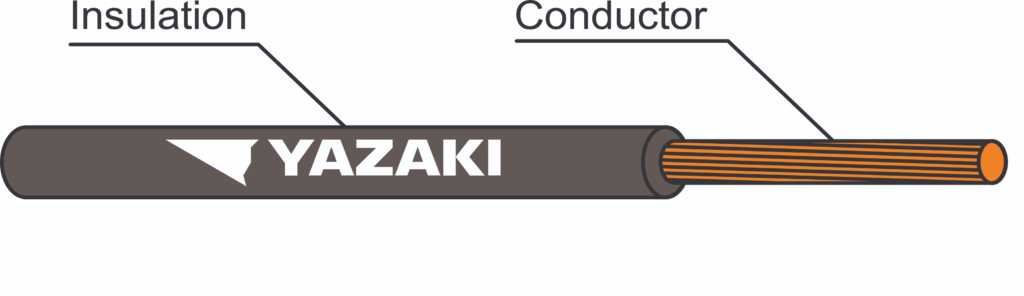

60227 IEC 02 THW (f)

450/750 V 70°C FLEXIBLE CONDUCTOR PVC INSULATED , SINGLE CORE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORFlexible annealed copper wire
INSULATIONPolyvinyl chloride (PVC/C)
CORE IDENTIFICATION– Single-core: Any color
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 70°C – แรงดันวงจรไม่เกิน: 450/750 Volts
RATED VOLTAGE– 450V (Line to Earth) – 750V (Line to Line)
TESTING VOLTAGE2,500 Volts
REFERENCE STANDARDTIS 11 Part 3-2553, Table 3
APPLICATIONใช้เดินสายไฟอาคาร บนฉนวน หรือในรางเดินสาย (เฉพาะที่แห้ง)

60227 IEC 05 IV

300/500 V 70°C SOLID CONDUCTOR PVC INSULATED, SINGLE CORE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORSolid annealed copper wire
INSULATIONPolyvinyl chloride (PVC/C)
CORE IDENTIFICATION– Single-core: Any color
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 70°C – แรงดันวงจรไม่เกิน: 300/500 Volts
RATED VOLTAGE– 300V (Line to Earth) – 500V (Line to Line)
TESTING VOLTAGE2,000 Volts
REFERENCE STANDARDTIS 11 Part 3-2553, Table 5
APPLICATIONใช้เดินสายไฟอาคาร บนฉนวน หรือในรางเดินสาย (เฉพาะที่แห้ง)

60227 IEC 06 IV (f)

300/500 V 70°C FLEXIBLE CONDUCTOR PVC INSULATED, SINGLE CORE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORFlexible annealed copper wire
INSULATIONPolyvinyl chloride (PVC/C)
CORE IDENTIFICATION– Single-core: Any color
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 70°C – แรงดันวงจรไม่เกิน: 300/500 Volts
RATED VOLTAGE– 300V (Line to Earth) – 500V (Line to Line)
TESTING VOLTAGE2,000 Volts
REFERENCE STANDARDTIS 11 Part 3-2553, Table 7
APPLICATIONใช้เดินสายไฟอาคาร บนฉนวน หรือในรางเดินสาย (เฉพาะที่แห้ง)

60227 IEC 07 HIV

300/500 V 90°C SOLID CONDUCTOR PVC INSULATED, SINGLE CORE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORSolid annealed copper
INSULATIONPolyvinyl chloride (PVC/E)
CORE IDENTIFICATION– Single-core: Any color
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 90°C – แรงดันวงจรไม่เกิน: 300/500 Volts
RATED VOLTAGE– 300V (Line to Earth) – 500V (Line to Line)
TESTING VOLTAGE2,000 Volts
REFERENCE STANDARDTIS 11 Part 3-2553, Table 9
APPLICATIONใช้เดินสายไฟอาคาร บนฉนวน หรือในรางเดินสาย (เฉพาะที่แห้ง

60227 IEC 08 HIV (f)

300/500 V 90°C FLEXIBLE CONDUCTOR PVC INSULATED, SINGLE CORE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORFlexible annealed copper wire
INSULATIONPolyvinyl chloride (PVC/E)
CORE IDENTIFICATION– Single-core: Any color
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 90°C – แรงดันวงจรไม่เกิน: 300/500 Volts
RATED VOLTAGE– 300V (Line to Earth) – 500V (Line to Line)
TESTING VOLTAGE2,000 Volts
REFERENCE STANDARDTIS 11 Part 3-2553, Table 11
APPLICATIONใช้เดินสายไฟอาคาร บนฉนวน หรือในรางเดินสาย (เฉพาะที่แห้ง)

60227 IEC 10

300/500 V 70°C SOLID AND STRANDED CONDUCTOR PVC AND DOUBLE INSULATED

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORSolid and stranded annealed copper
INSULATIONPolyvinyl chloride (PVC/C)
CORE IDENTIFICATION2 Cores: Blue and Brown – 3 Cores: Brown, Black, and Grey     or Blue, Brown, and Green/Yellow – 4 Cores: Blue, Brown, Black, and Grey     or Brown, Black, Grey, and Green/Yellow – 5 Cores: Blue, Brown, Black, Grey, and Black     or Blue, Brown, Black, Grey, and Green/Yellow
OUTER SHEATHBlack polyvinyl chloride (PVC/ST4)
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 70°C – แรงดันวงจรไม่เกิน: 300/500 Volts
RATED VOLTAGE– 300V (Line to Earth) – 500V (Line to Line)
TESTING VOLTAGE2,000 Volts
REFERENCE STANDARDTIS 11 Part 4-2553, Table 1
APPLICATIONใช้ติดตั้งในที่เปิดโล่ง หรือในรางเดินสาย เหมาะสำหรับพื้นที่แห้งหรือเปียก

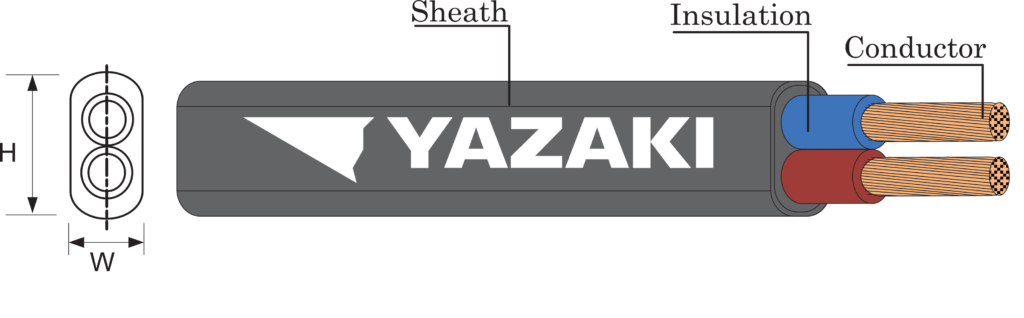

60227 IEC 52 VKF

300/300 V 70°C FLEXIBLE CONDUCTOR PVC INSULATED AND SHEATHED, FLAT TYPE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORFlexible annealed copper
INSULATIONPolyvinyl chloride (PVC/D)
CORE IDENTIFICATION2 Cores: Blue and Brown
OUTER SHEATHBlack polyvinyl chloride (PVC/ST5)
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 70°C – แรงดันวงจรไม่เกิน: 300/300 Volts
RATED VOLTAGE– 300V (Line to Earth) – 300V (Line to Line)
TESTING VOLTAGE2,000 Volts
REFERENCE STANDARDTIS 11 Part 5-2553, Table 7
APPLICATIONใช้สำหรับเครื่องใช้ไฟฟ้าในครัวเรือน อุปกรณ์ไฟฟ้า และระบบไฟส่องสว่าง

60227 IEC 52

300/300 V 70°C FLEXIBLE CONDUCTOR PVC INSULATED AND SHEATHED, ROUND TYPE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORFlexible annealed copper wires
INSULATIONPolyvinyl chloride (PVC/D)
CORE IDENTIFICATION2 Cores: Blue and Brown – 3 Cores: Brown, Black, and Grey     or Blue, Brown, and Green/Yellow
OUTER SHEATHBlack polyvinyl chloride (PVC/ST5)
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 70°C – แรงดันวงจรไม่เกิน: 300/300 Volts
RATED VOLTAGE– 300V (Line to Earth) – 300V (Line to Line)
TESTING VOLTAGE2,000 Volts
REFERENCE STANDARDTIS 11 Part 5-2553, Table 7
APPLICATIONใช้สำหรับเครื่องใช้ไฟฟ้าในครัวเรือน อุปกรณ์ไฟฟ้า และระบบไฟส่องสว่าง

60227 IEC 53 VKF

300/500 V 70°C FLEXIBLE CONDUCTOR PVC INSULATED AND SHEATHED, FLAT TYPE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORFlexible annealed copper
INSULATIONPolyvinyl chloride (PVC/D)
CORE IDENTIFICATION2 Cores: Blue and Brown
OUTER SHEATHBlack polyvinyl chloride (PVC/ST5)
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 70°C – แรงดันวงจรไม่เกิน: 300/500 Volts
RATED VOLTAGE– 300V (Line to Earth) – 500V (Line to Line)
TESTING VOLTAGE2,000 Volts
REFERENCE STANDARDTIS 11 Part 5-2553, Table 9
APPLICATIONใช้สำหรับเครื่องใช้ไฟฟ้าในครัวเรือน อุปกรณ์ไฟฟ้า และระบบไฟส่องสว่าง

60227 IEC 53

300/500 V 70°C FLEXIBLE CONDUCTOR PVC INSULATED AND SHEATHED, ROUND TYPE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORFlexible annealed copper
INSULATIONPolyvinyl chloride (PVC/D)
CORE IDENTIFICATION2 Cores: Blue and Brown – 3 Cores: Brown, Black, and Grey     or Blue, Brown, and Green/Yellow – 4 Cores: Brown, Black, Grey, and Blue     or Brown, Black, Grey, and Green/Yellow – 5 Cores: Blue, Brown, Black, Grey, and Black     or Blue, Brown, Black, Grey, and Green/Yellow
OUTER SHEATHBlack polyvinyl chloride (PVC/ST5)
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 70°C – แรงดันวงจรไม่เกิน: 300/500 Volts
RATED VOLTAGE– 300V (Line to Earth) – 500V (Line to Line)
TESTING VOLTAGE2,000 Volts
REFERENCE STANDARDTIS 11 Part 5-2553, Table 9
APPLICATIONใช้สำหรับเครื่องใช้ไฟฟ้าในครัวเรือน อุปกรณ์ไฟฟ้า และระบบไฟส่องสว่าง

60227 IEC 56 HVKF

300/300 V 90°C FLEXIBLE CONDUCTOR PVC INSULATED AND SHEATHED, FLAT TYPE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORFlexible annealed copper
INSULATIONPolyvinyl chloride (PVC/E)
CORE IDENTIFICATION2 Cores: Blue and Brown
OUTER SHEATHBlack polyvinyl chloride (PVC/ST10)
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 90°C – แรงดันวงจรไม่เกิน: 300/300 Volts
RATED VOLTAGE– 300V (Line to Earth) – 300V (Line to Line)
TESTING VOLTAGE2,000 Volts
REFERENCE STANDARDTIS 11 Part 5-2553, Table 11
APPLICATIONใช้สำหรับเครื่องใช้ไฟฟ้าในครัวเรือน อุปกรณ์ไฟฟ้า และระบบไฟส่องสว่าง

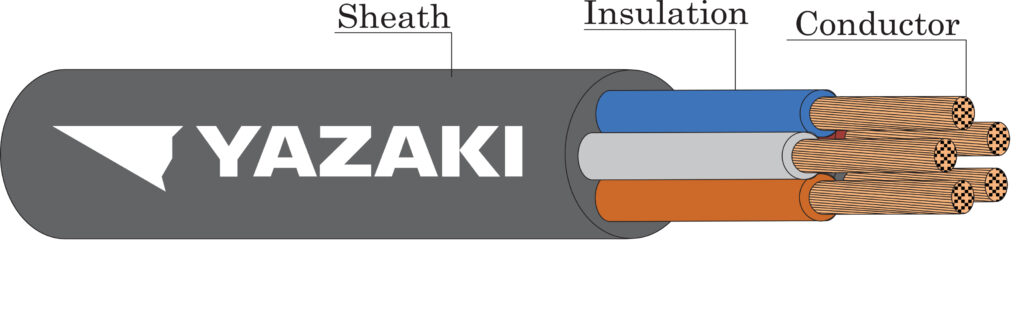

60227 IEC 56

300/300 V 90°C FLEXIBLE CONDUCTOR PVC INSULATED AND SHEATHED, ROUND TYPE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORFlexible annealed copper
INSULATIONPolyvinyl chloride (PVC/E)
CORE IDENTIFICATION2 Cores: Blue and Brown – 3 Cores: Brown, Black, and Grey     or Blue, Brown, and Green/Yellow
OUTER SHEATHBlack polyvinyl chloride (PVC/ST10)
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 90°C – แรงดันวงจรไม่เกิน: 300/300 Volts
RATED VOLTAGE– 300V (Line to Earth) – 300V (Line to Line)
TESTING VOLTAGE2,000 Volts
REFERENCE STANDARDTIS 11 Part 5-2553, Table 11
APPLICATIONใช้สำหรับเครื่องใช้ไฟฟ้าในครัวเรือน อุปกรณ์ไฟฟ้า และระบบไฟส่องสว่าง

60227 IEC 57 HVKF

300/500 V 90°C FLEXIBLE CONDUCTOR PVC INSULATED AND SHEATHED, FLAT TYPE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORFlexible annealed copper
INSULATIONPolyvinyl chloride (PVC/E)
CORE IDENTIFICATION2 Cores: Blue and Brown
OUTER SHEATHBlack polyvinyl chloride (PVC/ST10)
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 90°C – แรงดันวงจรไม่เกิน: 300/500 Volts
RATED VOLTAGE– 300V (Line to Earth) – 500V (Line to Line)
TESTING VOLTAGE2,000 Volts
REFERENCE STANDARDTIS 11 Part 5-2553, Table 13
APPLICATIONใช้สำหรับเครื่องใช้ไฟฟ้าในครัวเรือน อุปกรณ์ไฟฟ้า และระบบไฟส่องสว่าง

60227 IEC 57

300/500 V 90°C FLEXIBLE CONDUCTOR PVC INSULATED AND SHEATHED, ROUND TYPE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORFlexible annealed copper
INSULATIONPolyvinyl chloride (PVC/E)
CORE IDENTIFICATION2 Cores: Blue and Brown – 3 Cores: Brown, Black, and Grey     or Blue, Brown, and Green/Yellow – 4 Cores: Brown, Black, Grey, and Blue     or Brown, Black, Grey, and Green/Yellow – 5 Cores: Blue, Brown, Black, Grey, and Black     or Blue, Brown, Black, Grey, and Green/Yellow
OUTER SHEATHBlack polyvinyl chloride (PVC/ST10)
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 90°C – แรงดันวงจรไม่เกิน: 300/500 Volts
RATED VOLTAGE– 300V (Line to Earth) – 500V (Line to Line)
TESTING VOLTAGE2,000 Volts
REFERENCE STANDARDTIS 11 Part 5-2553, Table 13
APPLICATIONใช้สำหรับเครื่องใช้ไฟฟ้าในครัวเรือน อุปกรณ์ไฟฟ้า และระบบไฟส่องสว่าง

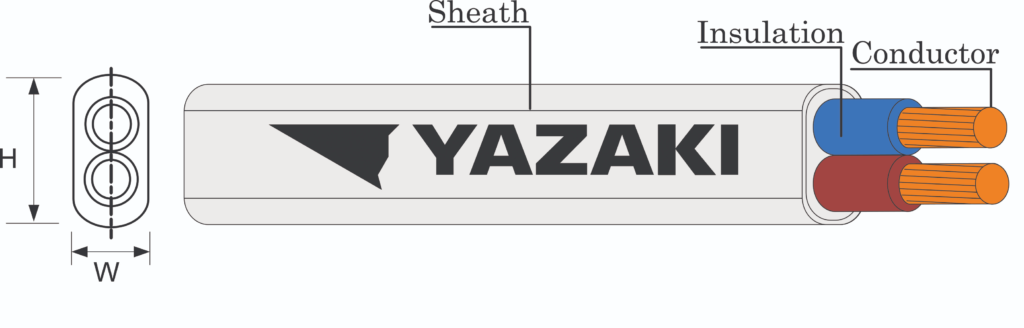

VAF

300/500 V 70°C SOLID AND STRANDED CONDUCTOR PVC INSULATED AND SHEATHED, FLAT TYPE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORSolid and stranded annealed copper
INSULATIONPolyvinyl chloride (PVC/C)
CORE IDENTIFICATION2 Cores: Blue and Brown
OUTER SHEATHWhite polyvinyl chloride (PVC/ST4)
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 70°C – แรงดันวงจรไม่เกิน: 300/500 Volts
RATED VOLTAGE– 300V (Line to Earth) – 500V (Line to Line)
TESTING VOLTAGE2,000 Volts
REFERENCE STANDARDTIS 11 Part 101-2559, Table 1
APPLICATIONใช้เดินสายไฟภายในอาคาร สำหรับติดตั้งบนผนัง เพดาน หรือฝังในปูนโดยตรง

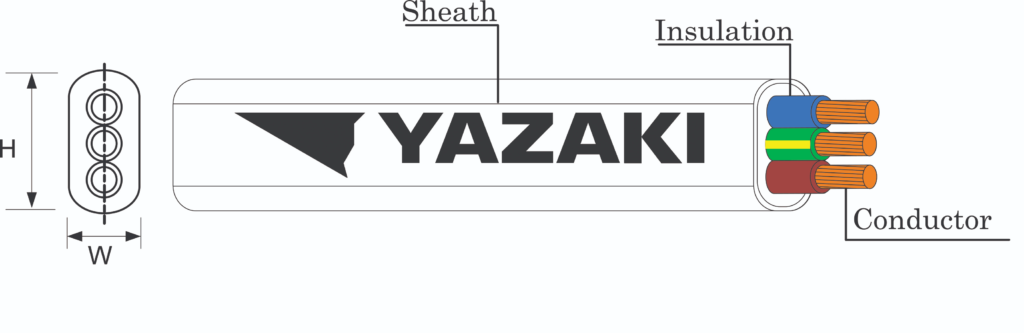

VAF-G

300/500 V 70°C SOLID AND STRANDED CONDUCTOR PVC INSULATED AND SHEATHED WITH GROUND, FLAT TYPE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORSolid and stranded annealed copper
INSULATIONPolyvinyl chloride (PVC/C)
CORE IDENTIFICATION2 Core + Ground: Blue, Brown, and Green/Yellow
OUTER SHEATHWhite polyvinyl chloride (PVC/ST4)
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 70°C – แรงดันวงจรไม่เกิน: 300/500 Volts
RATED VOLTAGE– 300V (Line to Earth) – 500V (Line to Line)
TESTING VOLTAGE2,000 Volts
REFERENCE STANDARDTIS 11 Part 101-2559, Table 1
APPLICATIONใช้เดินสายไฟภายในอาคาร สำหรับติดตั้งบนผนัง เพดาน หรือฝังในปูนโดยตรง

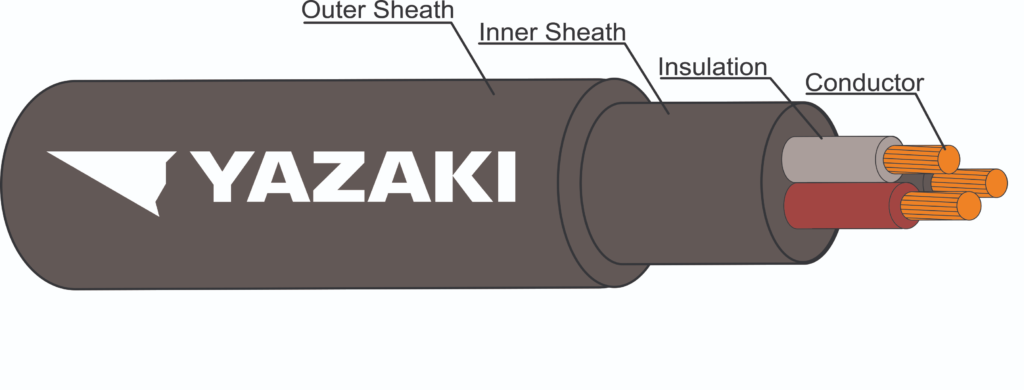

NYY

450/750 V 70°C SOLID AND STRANDED CONDUCTOR PVC INSULATED AND DOUBLE SHEATHED

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORSolid and stranded annealed copper
INSULATIONBlack polyvinyl chloride (PVC)
CORE IDENTIFICATIONSingle-core: Black – 2 Core: Blue and Brown – 3 Core: Brown, Black, and Grey – 4 Core: Blue, Brown, Black, and Grey
INNER SHEATHBlack polyvinyl chloride (PVC)
OUTER SHEATHBlack polyvinyl chloride (PVC/ST4)
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 70°C – แรงดันวงจรไม่เกิน: 450/750 Volts
RATED VOLTAGE– 450V (Line to Earth) – 750V (Line to Line)
TESTING VOLTAGE2,500 Volts
REFERENCE STANDARD– TIS 11 Part 101-2559, Table 3 – TIS 11 Part 101-2559, Table 4
APPLICATIONใช้ติดตั้งในที่เปิดโล่ง หรือในรางเดินสาย เหมาะสำหรับพื้นที่แห้ง เปียก หรือฝังใต้ดินโดยตรง

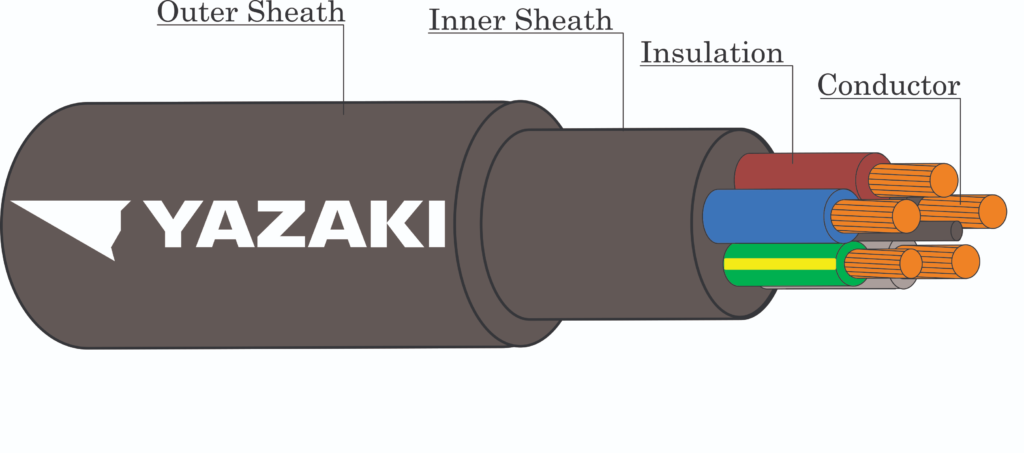

NYY – G

450/750 V 70°C STRANDED CONDUCTOR PVC INSULATED AND DOUBLE SHEATHED WITH GROUND

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORSolid and stranded annealed copper
INSULATIONPolyvinyl chloride (PVC/C)
CORE IDENTIFICATION2 Core + Ground: Blue, Brown + Green/Yellow – 3 Core + Ground: Brown, Black, Grey + Green/Yellow – 4 Core + Ground: Blue, Brown, Black, Grey + Green/Yellow
OUTER SHEATHBlack polyvinyl chloride (PVC/ST4)
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 70°C – แรงดันวงจรไม่เกิน: 450/750 Volts
RATED VOLTAGE– 450V (Line to Earth) – 750V (Line to Line)
TESTING VOLTAGE2,500 Volts
REFERENCE STANDARDTIS 11 Part 101-2559, Table 5
APPLICATIONใช้ติดตั้งในที่เปิดโล่ง หรือในรางเดินสาย เหมาะสำหรับพื้นที่แห้ง เปียก หรือฝังใต้ดินโดยตรง

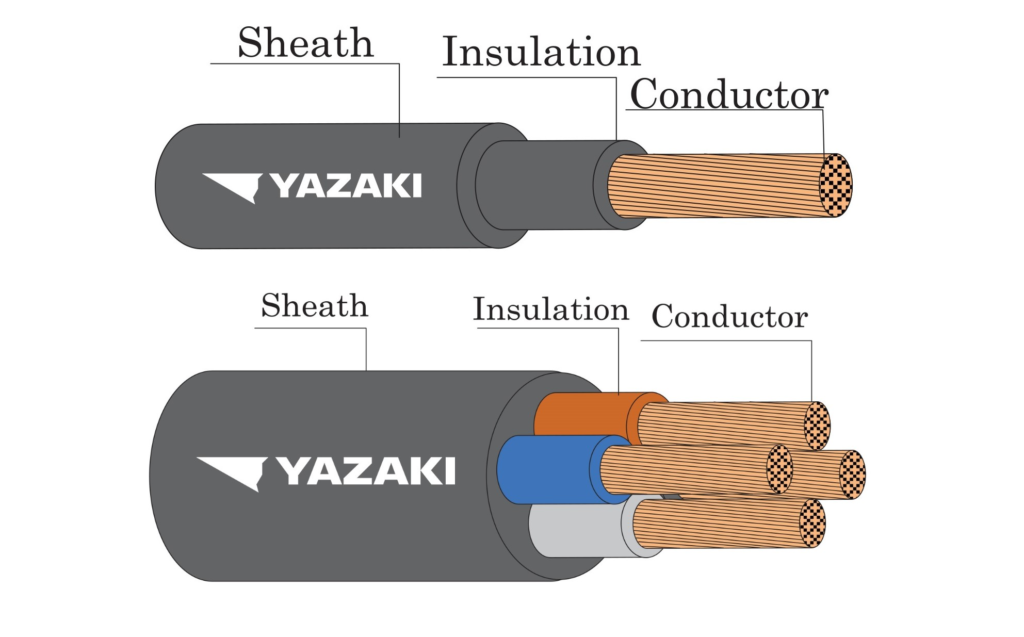

VCT

450/750 V 70°C FLEXIBLE CONDUCTOR PVC INSULATED AND SHEATHED, ROUND TYPE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORFlexible annealed copper
INSULATIONPolyvinyl chloride (PVC/D)
CORE IDENTIFICATIONSingle-core: Black – 2 Core: Blue and Brown – 3 Core: Brown, Black, and Grey – 4 Core: Blue, Brown, Black, and Grey
OUTER SHEATHBlack polyvinyl chloride (PVC/ST5)
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 70°C – แรงดันวงจรไม่เกิน: 450/750 Volts
RATED VOLTAGE– 450V (Line to Earth) – 750V (Line to Line)
TESTING VOLTAGE2,500 Volts
REFERENCE STANDARDTIS 11 Part 101-2559, Table 7
APPLICATIONใช้สำหรับอุปกรณ์ไฟฟ้าเคลื่อนที่ ในเหมือง โรงงาน ฟาร์ม หรือเครื่องใช้ไฟฟ้าภายในบ้าน เหมาะสำหรับสถานที่ที่สายไฟสัมผัสกับน้ำมัน

VCT -G

450/750 V 70°C FLEXIBLE CONDUCTOR PVC INSULATED AND SHEATHED WITH GOUND, ROUND TYPE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORFlexible annealed copper wire
INSULATIONPolyvinyl chloride (PVC/D)
CORE IDENTIFICATION2 Core + Ground: Blue, Brown + Green/Yellow – 3 Core + Ground: Brown, Black, Grey + Green/Yellow – 4 Core + Ground: Blue, Brown, Black, Grey + Green/Yellow
OUTER SHEATHBlack polyvinyl chloride (PVC/ST5)
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 70°C – แรงดันวงจรไม่เกิน: 450/750 Volts
RATED VOLTAGE– 450V (Line to Earth) – 750V (Line to Line)
TESTING VOLTAGE2,500 Volts
REFERENCE STANDARDTIS 11 Part 101-2559, Table 8
APPLICATIONใช้สำหรับอุปกรณ์ไฟฟ้าเคลื่อนที่ ในเหมือง โรงงาน ฟาร์ม หรือเครื่องใช้ไฟฟ้าภายในบ้าน เหมาะสำหรับสถานที่ที่สายไฟสัมผัสกับน้ำมัน

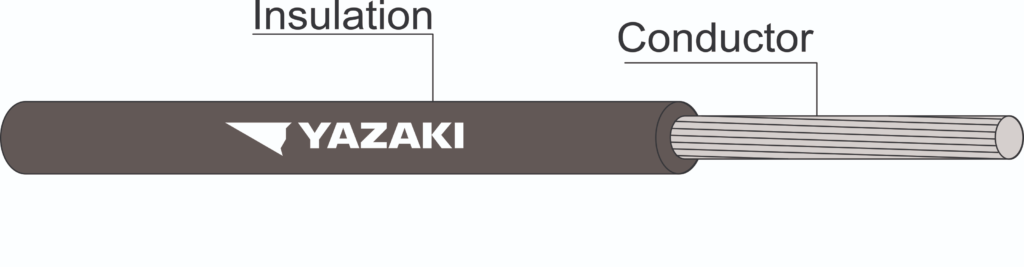

THWA

750 V 70°C ALUMINIUM CONDUCTOR PVC INSULATED, SINGLE CORE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORSolid and stranded hard drawn aluminium wires
INSULATIONBlack polyvinyl chloride (PVC)
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 70°C – แรงดันวงจรไม่เกิน: 750 Volts
TESTING VOLTAGE2,500 Volts
REFERENCE STANDARDTIS 293-2541, Table 1
APPLICATIONใช้สำหรับสายส่งไฟฟ้าแรงดันต่ำแบบอากาศ (Overhead Distribution Line)

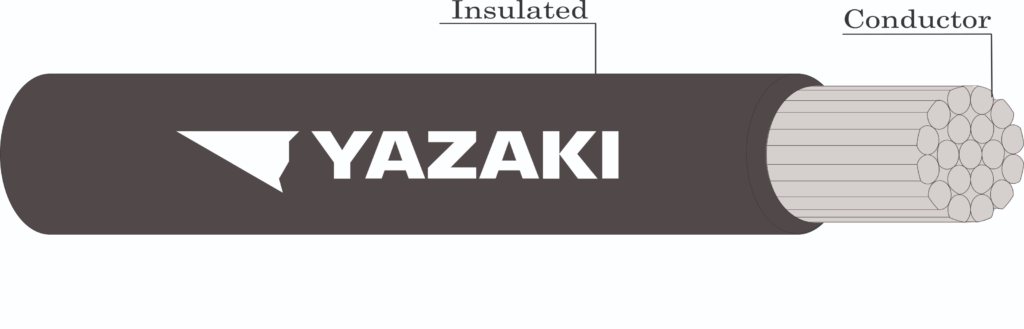

THWA-C

750 V 70°C COMPACTED ALUMINIUM CONDUCTOR PVC INSULATED, SINGLE CORE

DOWNLOAD FILE

หัวข้อรายละเอียด
CONDUCTORCompacted stranded hard drawn aluminium wires
INSULATIONBlack polyvinyl chloride (PVC)
CLASSIFICATION– อุณหภูมิสูงสุดของตัวนำ: 70°C – แรงดันวงจรไม่เกิน: 750 Volts
TESTING VOLTAGE2,500 Volts
REFERENCE STANDARDTIS 293-2541, Table 1
APPLICATIONใช้สำหรับสายส่งไฟฟ้าแรงดันต่ำแบบอากาศ (Low Voltage Overhead Distribution Line)

Jala Live Jalalive99
